3Dプリンター・スキャナシステム 600-SSPCAD

研修付きで安心!デジタルものづくりの機器オールインワンのセット

専門スタッフによるセットアップ、研修付きで、初めてでも安心! 初心者でも使える難しすぎないCADソフト、データ修正がラクにできるスキャナー用編集ソフトと、きれいに仕上げるスライサーソフトも付属で、造形物がきれいに仕上がります。

セット内容

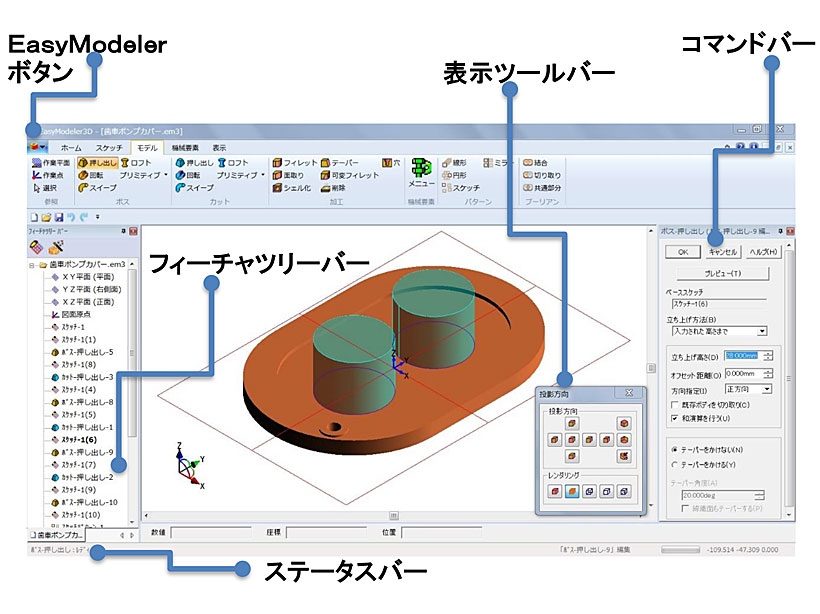

①CADソフト EasyModeler 3D 1ライセンス

簡単操作ですぐに3DCADが使用できます。3次元形状化は押し出しや回転はもちろんスイープ、ロフトなどが可能。設計に欠かせない穴加工は座ぐり穴や皿座ぐり穴、テーパー穴などが行えます。

機械要素として、部品ライブラリーを搭載。

基本的な構成要素のプリミテイブを搭載し、円錐・円柱・球・立方体・ドーナツ形状など点と大きさを選ぶだけで3D形状が可能です。

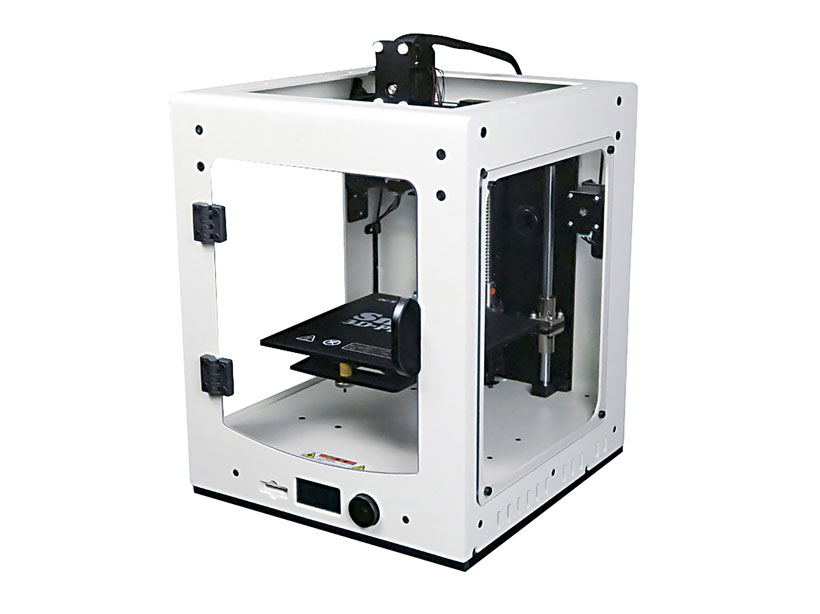

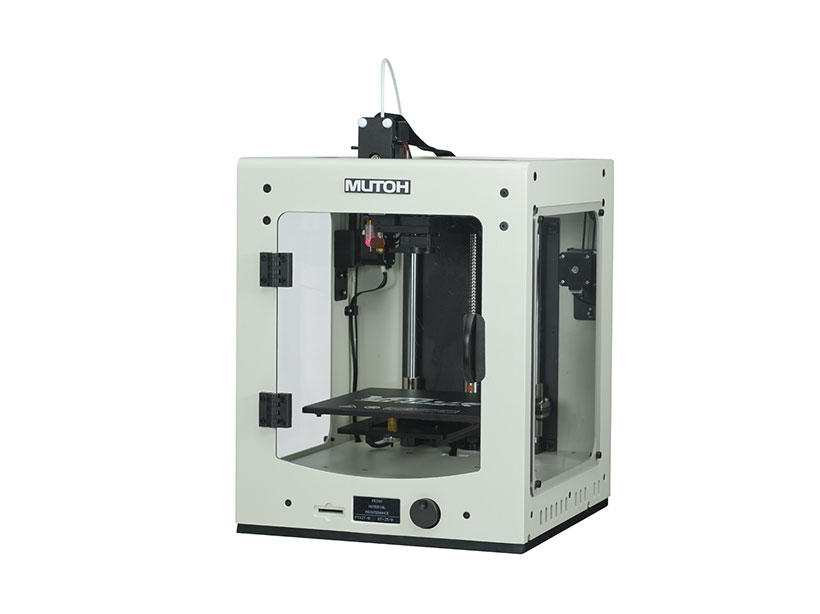

②3DプリンタNF-600S アカデミーパック5年付き 1台、プリントヘッド 1個

卓上型シングルヘッドのスタンダードな3D プリンターです。液晶パネルと操作ダイアル、オートレベリング他、使いやすくて便利な機能を搭載しています。

●アカデミーパック
無償修理いたします。交換部品も無料です。(消耗品は除く)

造形サイズ:200 × 200 × H170mm
対応材料:PLA/AB-SSG/TPC/PPGW
積層ピッチ:0.05mm~0.3mm

製品詳細へ(PDF)

②3DプリンタNF-600S の使い方

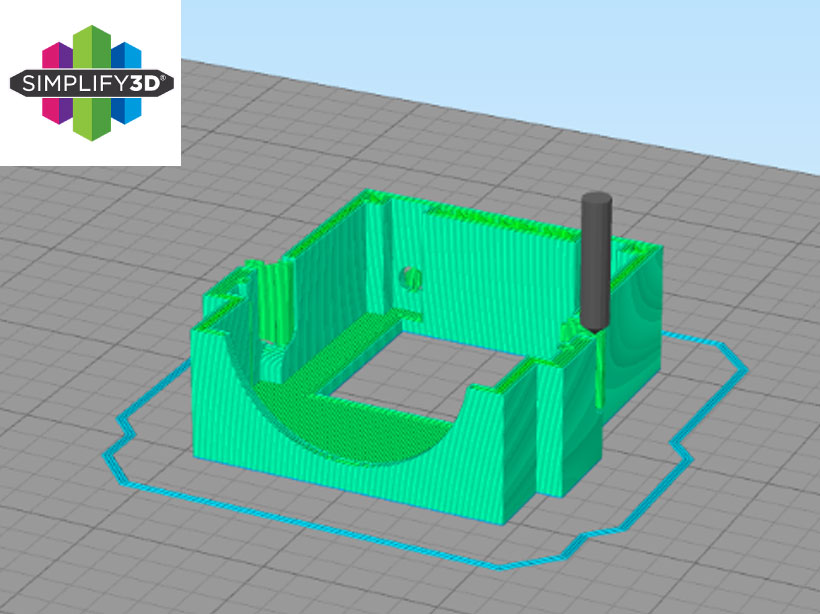

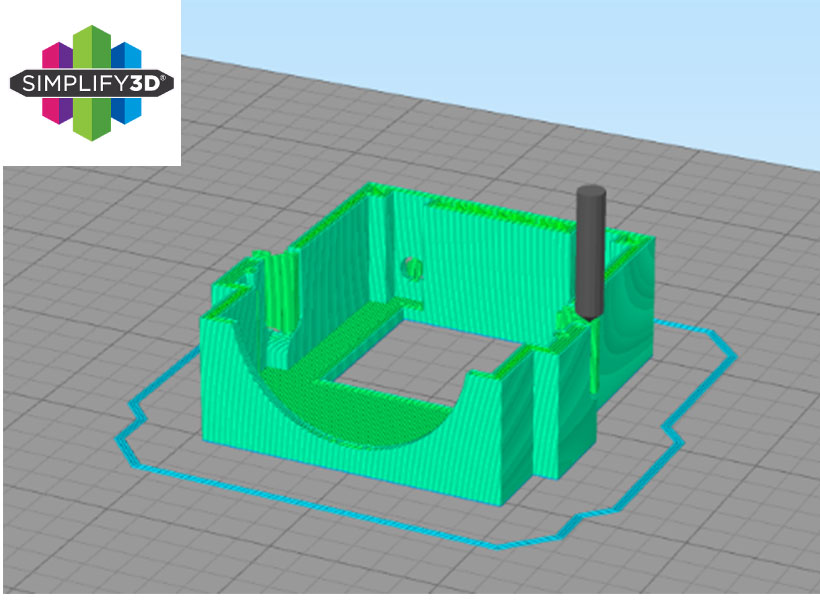

③3Dプリンター用スライサーソフト Simplify3D 1ライセンス

Simplify3Dなら造形に際してのデータ計算を高速演算で処理し、サポート材の配置等についても造形物に適した設定が行えるため、結果的に満足のいく造形物を仕上げることが可能になります。

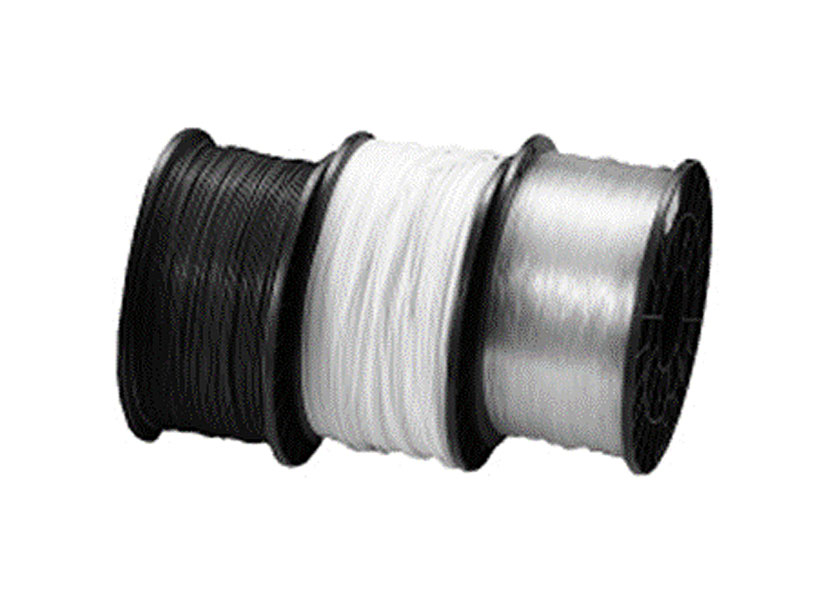

④フィラメントPLA 黒:1本 白:2本 クリア:1本

造形物の収縮や、反りなどが少ないPLA素材です。

重量:1kg
直径:1.75mm

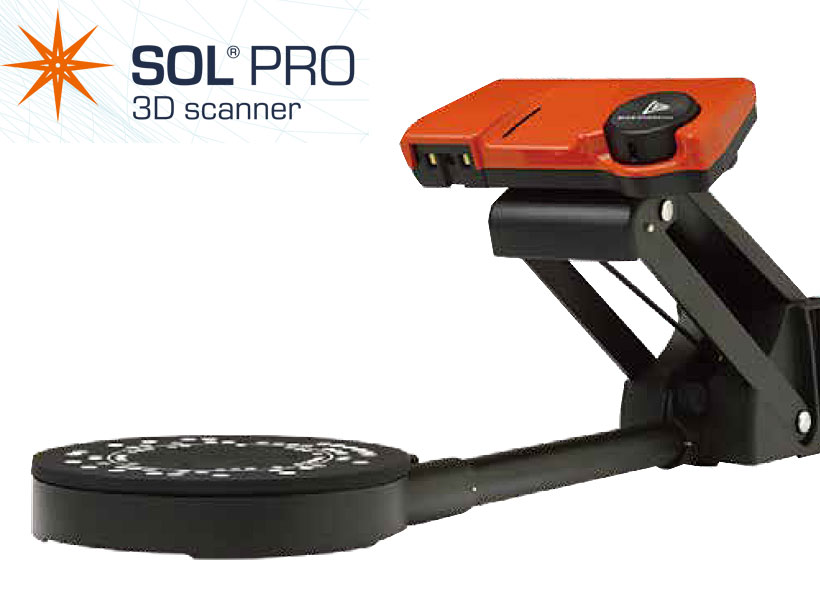

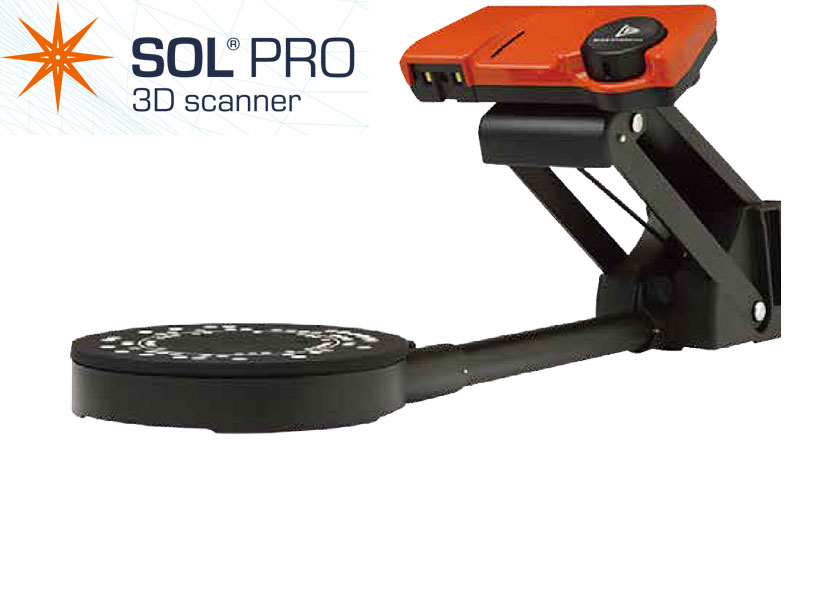

⑤3Dスキャナー SOL PRO

スキャンサイズ:20~170mm
軽量で操作性の良い3Dスキャナです。
初心者でも操作は簡単です。


製品詳細へ(PDF)

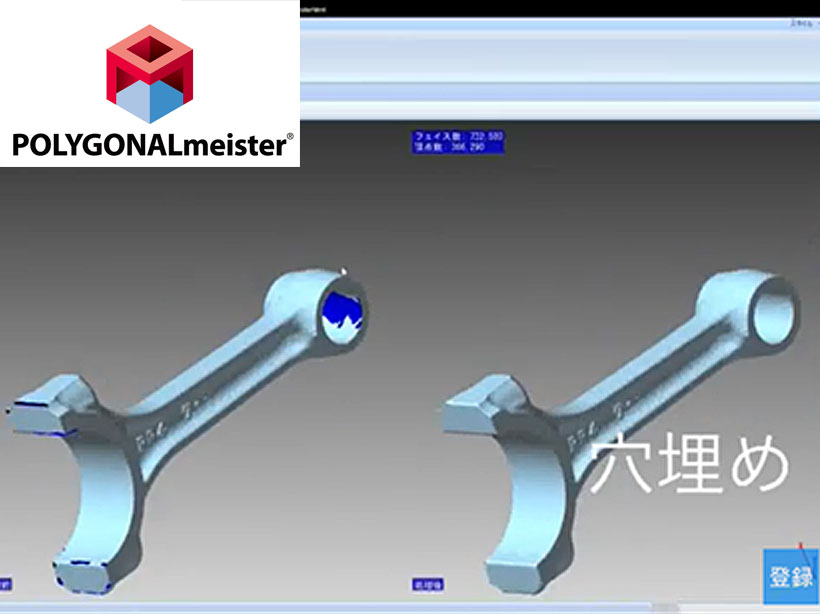

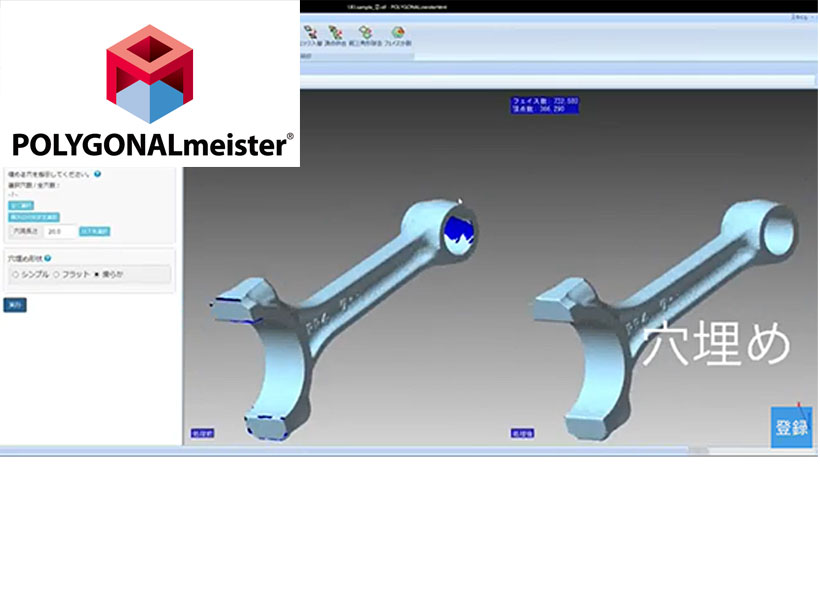

⑥3Dスキャナー用編集ソフト POLYGONALmeister 1ライセンス

データの欠けを直したり、オリジナル要素を追加するなど編集を行います。

⑦PC (本体・モニタ・マウス)一式

3Dスキャナーに合わせた高スペックPCです。
OS:Windows 10/11 64ビット
グラフィックボード:2GBメモリ以上、
          OpenGL 3.3以上必須
CPU:2.4GHzプロセッサ、8コア(16ロジカルプロセッサ
メモリ:32GB RAM以上
ハードディスク:空き容量100GB(システムドライブ)以上

⑧出張機器セットアップ・教員向け研修

専門スタッフが出張いたします。
機器のセットアップと3Dスキャナー、3Dプリンター、CADソフトの教員研修を行います。

※地域によっては、別途追加費用が必要となる場合があります。お問い合わせください。

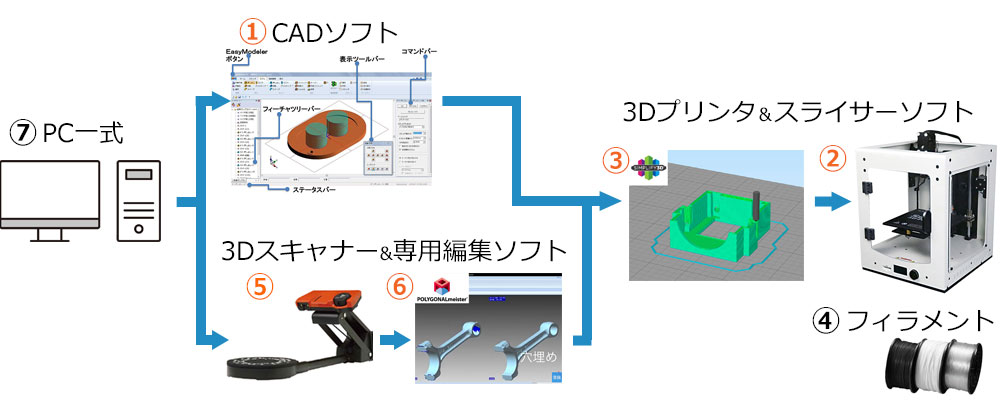

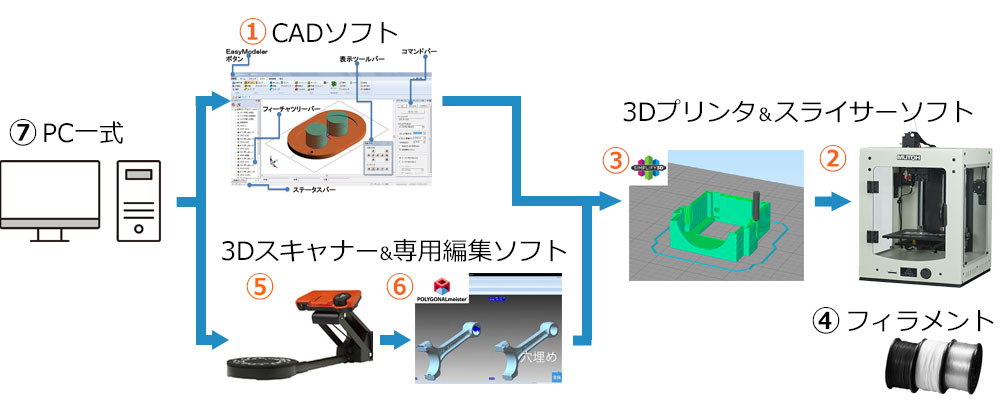

造形物作製の流れ

●PCの準備
PCに各種ソフト①CADソフト「EasyModeler 3D」③3Dプリンター用スライサーソフト「Simplify3D」⑥3Dスキャナー用編集ソフト「POLYGONALmeister」をインストールします。

●データの準備
①CADソフト「EasyModeler 3D」の部品ライブラリを活用しつつ、造形物のデータを作成し「.STL」形式で保存します。
もしくは、
⑤3Dスキャナー「SOL PRO」テーブルに対象物を載せ、スキャンを行い、3D形状データを「.STL」形式で保存。⑥3Dスキャナー用編集ソフト「POLYGONALmeister」を利用してデータの欠けを直したり、オリジナル要素を追加するなど編集を行います。

●出力
③3Dプリンター用スライサーソフト「Simplify3D」を利用して、出力に最適なデータサイズに変更したり、外しやすいサポート材の配置を設定し、Gコード形式でSDカードに保存します。
②3Dプリンタ「NF-600S」にSDカードを差し込み出力します。
